샌드위치 판넬 외벽 시공 사례와 설계 체크포인트(공장, 창고 설계가이드)

공장과 창고 건축에서는 철골조 + 샌드위치판넬(우레탄, 그라스울, 메탈판넬)을 조합한 시공이 일반적이다.
샌드위치판넬은 단열성능과 시공성, 경제성을 동시에 확보할 수 있어 많이 사용되지만, 1층 바닥 슬라브와 만나는 구간의 디테일에 따라 차수 성능과 유지관리성에 큰 차이가 발생한다.

📌샌드위치판넬 선정 기준

1.  건축법 제52조(건축물의 마감재료)에 따라, 건축물의 내.외부 마감재료는 방화에 지장이 없는 재료로 설치해야 한다.
2. 국토안전관리원 KS기준을 충족하는 제품을 사용하여야한다.
3. 에너지절약계획대상일 경우 관련법령에 맞는 단열성능(열관류율 등)을 충족하여야 한다.

따라서, 건축물에 따라 마감재료를 선정 할 때에는 관련법령과, 자재 시험성적서 등을 확인하여야 한다.

*관련 선정 기준은 아래 포스팅에서 확인 할 수 있다.

https://ssyonge.tistory.com/10

공장·창고 외벽 마감재, 패널 선택과 법적 기준 총정리 (2025)



📌방수턱 유무 비교

공장의 외부판넬과 지면이 만나는 구간은 방수턱을 유무에 따라 구분하는데 이는 아래와 같은 특징을 갖고 있다.

✅ 방수턱을 설치하는 경우

       - 1층 바닥 레벨 FL +300 내외로, 차수 역할 목적
- 지게차·차량이 자주 내외부를 드나드는 경우 바닥레벨이 낮아 설치 필요


    💡 특징

- 공정 추가 필요 (방수턱을 위한 사시깽이 뽑아놓기 등)
       - 셔터, 맨도어 등 출입구 구간은 방수턱 설치 불가
          (해당구간은 트랜치 설치하여 우수유입 차단)
       - 방수턱과 판넬간 들뜸발생으로 외기차단 필요

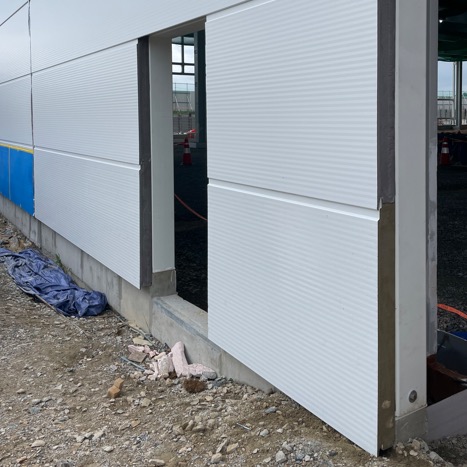

방수턱이 설치된 외벽판넬 하부



✅ 방수턱이 없는 경우

       - 1층 바닥 레벨 FL + 1,000 내외로 외부로부터 물의 유입이 없다고 판단 될 경우
       - 차량이 드나들지 않고 데크에서 상하차가 발생하는 경우


    💡 특징

      - 별도 추가공정 없으며 하부면 마감품질이 우수함
      - FL+1,000 내외로 1층 슬라브 노출면이 많아 별도 마감조치가 필요함

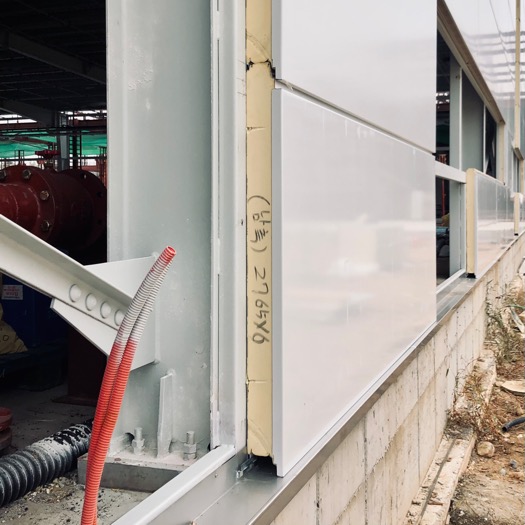

방수턱이 없는 외벽판넬 하부



📌하지철물 시공사례 비교 (윈드컬럼 vs 하지철물)

외벽 판넬을 지지하는 방법은 윈드컬럼 방식과 하지철물 방식이 있다. 이 두방식은 아래와 같은 특징을 갖고 있다.

✅ 윈드컬럼 설치 방식

  - 방수턱 및 개구부가 없거나 개구부 형태가 단조로운 입면에 계획
  - 부재의 개수가 적어 보여 실내면에서 깔끔해 보임 (물량의 차이는 미비함)
  - 단, 아래 사진과 같이 개구부가 발생할 경우 개구부와 윈드컬럼간 간섭이 발생함
  - 단, 공사 R&R설정시 논의 필요 (판넬업체 공사분 vs 철골 공사분)

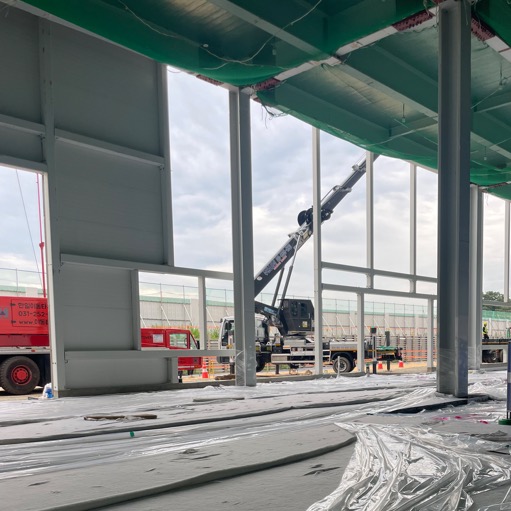

윈드컬럼 방식을 적용한 입면

✅ 하지철물 설치 방식

  - 개구부가 많거나 크기가 다양한 입면에 계획
  - 공사 R&R 설정 명확함
     * 하지철물 설치가 곤란한 구역 (고소단차구간 등)을 제외하곤 판넬업체 공사분
  - 일반적인 공사방식
  - 윈드컬럼에 비해 입면 변경 발생시 대응에 용이함.



하지철물 방식을 적용한 입면
